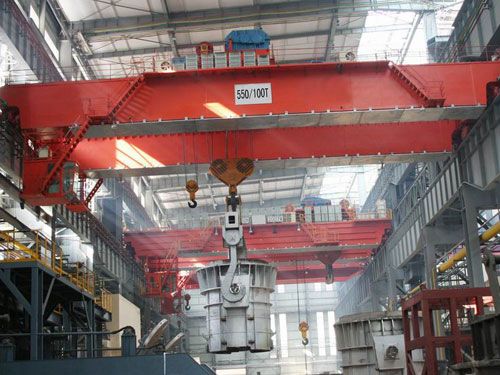

冶金起重机

冶金起重机是冶炼车间的主要生产设备之一,在转炉车间用该起重机将从高炉车间运来的铁水倒入混铁炉及将混铁炉内的铁水或从高炉车间运来的铁水直接倒入转炉,该起重机设有独立驱动的主、副小车，主小车设置固定间距的龙门钩，吊运盛钢桶。副小车可用来倾翻盛钢桶或做其他辅助性的吊运作业。该起重机采用封闭的偏轨箱型梁，因此具有良好的垂直和水平刚性。

QB型5-20/5吨防爆桥式起重机

冶金起重机

QB型防爆桥式起重机是采用国际先进标准制造的系列产品。整机结构新颖、造型美观、工艺性好、操作灵活平稳、安全可靠。

主要特点：

（1）桥架采用箱形主梁，自动埋弧焊焊接。

（2）小车导电采用工字钢轨道电缆导电新装置，安全可靠。

（3）起升机构根据要求还可设二套安全装置。增加可靠性。

（4）零部件标准化、系列化、通用化。

（5）操纵室视野开阔，全部机构均在操纵室内操纵，工作操纵灵活。

本产品广泛适用于普通重物的装卸与搬运，还可配以多种专用吊具进行特殊作业，当露用时带有防雨设备。表中数据为室内起重机用，室外起重机总重和轮压约增加5％，起重机按使用繁忙程度分为中级（A5）和重级（A6）两种工作制度。选用时应注明工作制度，工作环境的高、低气温及电源种类等技术要求，还可根据用户要求的跨度设计制造。

起重量		t	5								10
跨度		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	26.5	31.5
起升高度			16								16
速度	起升	m/min	2.04								2.2
	小车		20.7								20.7
	大车		31					27.5			31					27.5
电动机	起升	型号/kW	YB112M-6/2.2								YB160M-6/7.5
	小车		YB112S-6/2.2								YB112M-6/2.2
	大车		YB132S-6/2×3					YB132M-8/2×3			YB132S-6/2×3					YB132M-8/2×3
重量	总重	t	11	12.7	14.7	17	19.6	24.2	27.4	30.5	14.2	16	17.9	20.7	23.3	28.7	32.2	35.3
	小车		1.7								3.3
大轮压		KN	63	71	77.5	84	90.5	104	112.5	121.5	110.5	117	125.5	132	139.5	155.3	164	171.3
荐用大车轨道			38Kg/m								43Kg/m
电源		mm	三相交流　380V　50Hz								三相交流　　380V　50Hz

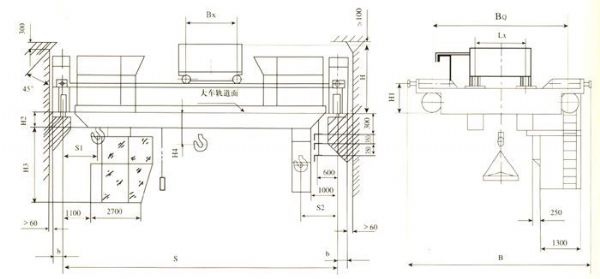

LX			1400								2000
BQ			3400			3550		5000			4050					5000
Bx			1100								1400
B			4340			4450		5900			4990			5090		5900
b			230								230
H			1753.5								1876					1926
H1			725								725					775
H2			-24	126	226	376	526	676	826	976	-24	126	226	376	526	628	778	928
H3			2502	2420	2370	2380		2210			2502	2420	2370	2380		2210
H4			44.5								544					494
S1			800								1000
S2			1250								1350
